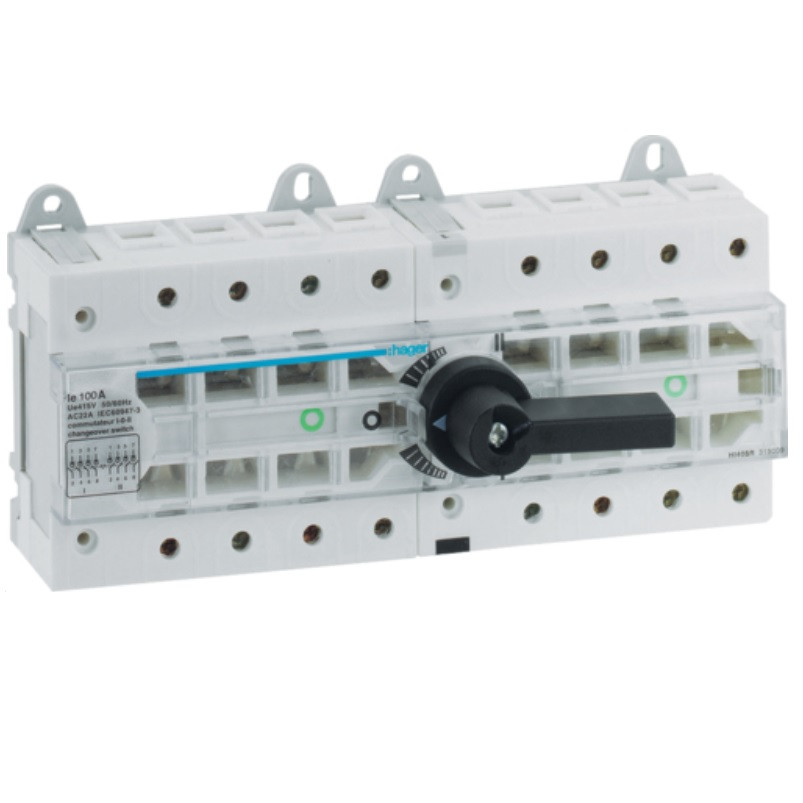

HI404R Перемикач трипозиційний 1-0-2 поворотний, 80А, 400/690В, 4п, 12м, Hager
- Немає в наявності
- Код: HI404R
8 334,04 ₴
Технічні характеристики
Архітектура
Тип управління: Короткий шток
Кількість полюсів: 4 P
Тип полюса: 4 P
Функції
Реверсивний вимикач: так
Керування та індикатори
Мотор привід інтегрований: ні
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 380 / 690 V
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 800 V
Стійкість по відношенню до номінальної імпульсної напруги: 8 kV
Електричний струм
Номінальний робочий струм АС21 категорія В: 80 A
Номінальний робочий струм АС22 категорія А: 80 A
Номінальний струм: 80 A
Ток короткого замикання з запобіжниками gI-gG: 100 kA
Розривна потужність 400 В / АС23А: 4 A
Замикаюча здатність при 400 В з AC23A: 80 A
Встановленна потужність у піковому короткому замиканні: 630 A
Допустимий номінальний струм що витримується менше 1 сек.: 2,5 kA
Номінальний термічний струм: 63 A
Номінальний робочий струм АС21 категорія А: 80 A
Номінальний робочий струм АС22 категорія В: 80 A
Номінальний робочий струм по АС23 категорії А: 63 A
Дозволений робочий струм по АС23 категорії А: 80 A
Потужність
| Потужність до 440/500 В, 50 Гц: | 55 kW |
| Номінальна потужність до 660 В, 50 Гц: | 33 kW |
| Активна потужність при 380/415 В, 50 Гц: | 40 kW |
| Загальна розсіювана потужність під номінальним струмом: | 6,1 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 2 W |
Витривалість
| Електрична міцність при номінальному навантаженні по AC 21 у робочих циклах: | 1500 |
| Електрична міцність при номінальному навантаженні по AC 22 у робочих циклах: | 300 |
| Кількість механічних процесів: | 10000 |
Кришка, двері
Можливість блокування: так
Підключення
Поперечний розріз з’єднання з негнучким дротом: 4 - 50 мм²
Тип з’єднання: Гвинтовий
Обладнання
Моторпривід опціонально: ні
Стандарти
Стандартний текст: IEC 60947-3
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -20…70 °C
Температура зберігання / транспортування: -40…65 °C
| Основні атрибути | |
|---|---|
| Країна виробник | Франція |
| Виробник | Hager |
| Кількість полюсів | 4 шт. |
| Номінальний струм | 80 А |
| Частота струму | 60 Гц |
| Номінальна робоча напруга | 690 В |
| Тип рукоятки | Знімна |
| Приєднання рукоятки | Спереду з можливістю повороту |
| Перетин проводів, що підключаються | 50 кв.мм |
| Ступінь захисту IP | 20 |
| Механічна зносостійкість | 10000 циклів |
| Конструктивні особливості | |
| кількість модулів | 12 модулів |
- Ціна: 8 334,04 ₴
