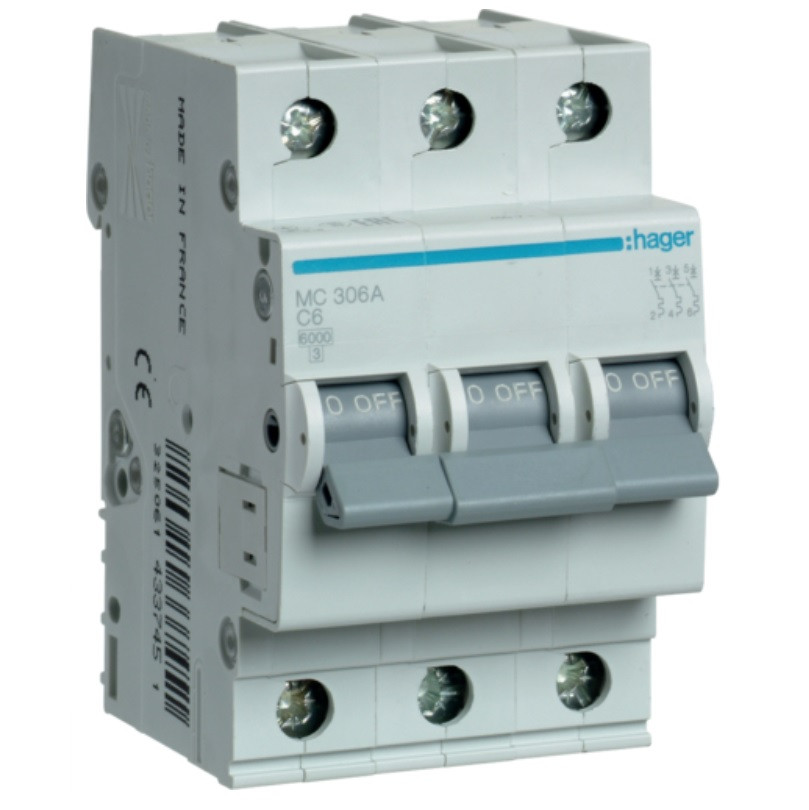

Автоматичний вимикач 3P 6kA C-6A 3M, Hager MC306A

• Архітектура

Кількість захищених полюсів:    3
Кількість полюсів:    3 P
Тип полюса:    3 P
Крива:    C

• Функції

Паралельно перемикання нейтралі:    ні

• Основні електричні характеристики

Номінальна вимикаюча здатність току короткого замикання:    6 kA
Номінальна робоча напруга змінного струму:    230 / 400 V
Тип напруги живлиння:    AC
Частота:    50/60 Hz

• Напруга

Номінальна напруга ізоляції:    500 V
Стійкість по відношенню до номінальної імпульсної напруги:    4000 V

• Електричний струм

Номінальний струм:    6 A
Номінальна відключаюча здатність згідно з EN 60898:    6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:    1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:    5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:    7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC:    1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:    3 kA
Значення струму короткого замикання 400 В 50 Гц:    6 kA
Відключаюча здатність для 415В (EN 60947-2):    10 kA

• Електричний струм / температура

Номінальний струм при -15°C:    7,5 A
Номінальний струм 20 ° C:    6,4 A
Номінальний струм 30 ° C:    6 A
Номінальний струм при 35°C:    5,8 A
Номінальний струм 40 ° C:    5,6 A
Номінальний струм 45 ° C:    5,4 A
Номінальний струм 50 ° C:    5,2 A
Номінальний струм 55 ° C:    5 A
Номінальний струм 60 ° C:    4,8 A
Номінальний струм 65 ° C:    4,6 A
Номінальний струм 70 ° C:    4,4 A

• Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:    1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:    0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:    0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:    0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:    1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:    1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:    1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:    1

• Потужність

Загальна розсіювана потужність під номінальним струмом:    3,9 W
Розсіювана потужність з розрахунку на кожний полюс:    1,34 W

• Витривалість

Електрична тривкість кількості циклів:    4000
Кількість механічних процесів:    20000

• Розміри

Глибина встановленого виробу:    70 мм
Висота встановленого виробу:    83 мм
Ширина встановленого виробу:    52,5 мм

• Монтаж

Момент затяжки:    2,8 Нм
Тип верхньої клеми для модульних пристроїв:    Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв:    ні
Нижнє підключення для модульних пристроїв:    ні

• Підключення

Поперечний розріз з’єднання з гнучким дротом:    1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом:    1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:    1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:    1 / 25 мм²
Тип з’єднання:    Гвинтовий

• Стандарти

Стандартний текст:    EN 60898-1
Європейська директива WEEE:    пов'язаний

• Безпека

Захисне виконання ІР:    IP20

• Умови використовання

Робоча температура:    -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:    2
Клас обмеження енергії I²t:    3
Висота:    2000 м
Температура зберігання / транспортування:    -25…80 °C
