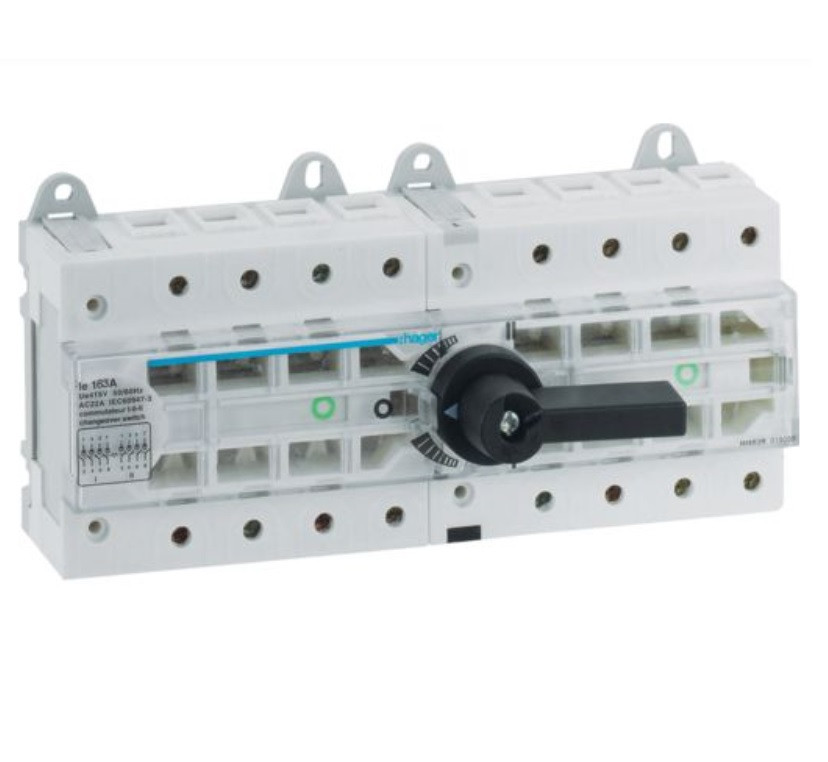

HI403R Перемикач трипозиційний 1-0-2 поворотний, 63А, 400/690В, 4п, 12м, Hager
- Готово до відправки
- Код: HI403R
5 580,30 ₴
Технічні характеристики
Архітектура
Тип управління: Короткий шток
Кількість полюсів: 4 P
Тип полюса: 4 P
Функції
Реверсивний вимикач: так
Управління та індикатори
Мотор привід інтегрований: ні
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 380/690 V
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 800 V
Стійкість по відношенню до номінальної імпульсної напруги: 8000 V
Номінальна робоча напруга постійного струму: 220 V
Електричний струм
Номінальний робочий струм АС21 категорія B: 63 A
Номінальний робочий струм АС22 категорія А: 63 A
Номінальний струм: 63 A
Струм короткого замикання із запобіжниками gI-gG: 100 kA
Розривна потужність 400 В/АС23А: 4 A
Замикаюча здатність при 400 В з AC23A: 63 A
Встановлена потужність у короткому замиканні піку: 630 A
Допустимий номінальний струм, що витримується, менше 1 сек.: 2,5 kA
Номінальний термічний струм: 63 A
Номінальний робочий струм АС21 категорія А: 63 A
Номінальний робочий струм АС22 категорія B: 63 A
Номінальний робочий струм за АС23 категорії А: 63 A
Дозволений робочий струм АС23 категорії А: 63 A
Потужність
Потужність до 440/500 В, 50 Гц: 40 кВ
Номінальна потужність до 660 В, 50 Гц: 33 кВ
Активна потужність за 380/415 В, 50 Гц: 30 kW
Загальна потужність, що розсіюється під номінальним струмом: 3,6W
Розсіювана потужність для кожного полюса: 1,2 W
Витривалість
Електрична міцність при номінальному навантаженні за AC 21 у робочих циклах: 1500
Електрична міцність при номінальному навантаженні за AC 22 у робочих циклах: 300
Кількість механічних процесів: 10000
Кришка, двері
Можливість блокування: так
Підключення
Поперечний розріз з'єднання з негнучким дротом: 4 – 50 мм²
Тип з'єднання: Гвинтовий
Устаткування
Моторпривод опціонально: ні
Стандарти
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання IP: IP20
Умови використання
Робоча температура: -20…70 °C
Температура зберігання/транспортування: -40…65 °C
| Основні атрибути | |
|---|---|
| Виробник | Hager |
| Країна виробник | Франція |
| Частота струму | 60 Гц |
| Ступінь захисту IP | 20 |
| Номінальна робоча напруга | 400 В |
| Номінальний струм | 63 А |
| Перетин проводів, що підключаються | 50 кв.мм |
| Кількість полюсів | 4 шт. |
| Механічна зносостійкість | 10000 циклів |
| Тип рукоятки | Знімна |
| Приєднання рукоятки | Спереду з можливістю повороту |
| Конструктивні особливості | |
| кількість модулів | 12 модулів |
- Ціна: 5 580,30 ₴
