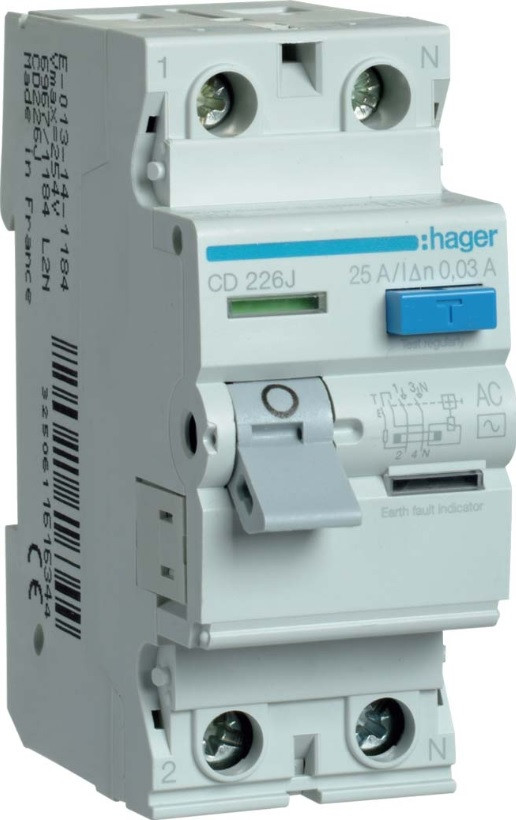

Вимикач диференціального струму CD226J виробництва Hager (Німеччина) – призначений для захисту від ураження електричним струмом людини та тварин.
Основні дані дифреле CD226J (Hager):
- Ланцюг: однофазна.
- Чутливість (ТИП): АC
- Номінальний струм: 25А
- Струм витоку: 30mA (0,03А).
– Підключення: гвинтове.
- Ширина модуля: 2.
Додаткові дані:
- Посадкове місце: стандартна дін-рейка (35мм).
– Здатність, що вимикає: 6kA. (З додатковим автоматичним вимикачем).
- Розрахункова напруга: 127/230В ~ +6%, 50/60 Гц.
– Чутливість до імпульсного струму та стійкість до ударного струму до 250А
– Призначені для подальшого встановлення додаткових пристроїв.
– Можливий одиночний демонтаж із системи фазних шин.
– Зі зручними для монтажу клемами Bi-Connect.
– Захист від дотику.
Підключення:
Багатожильні провідники: 16 мм.
Монолітні провідники: 25 мм.
Призначення пристрою захисного відключення (Hager CD226J)
Пристрої захисного відключення, у тому числі дифреле CD226J, були розроблені для захисту людей, тварин від ураження струмом при прямому або непрямому контакті до електричного обладнання, яке знаходиться під напругою.
Так як ПЗВ CD226J контролює струм витоку, його можна використовувати для контролю стану ізоляції, тим самим, забезпечуючи додатковий захист від пожежі.
Принцип дії
Диференціальне реле CD226J є електромагнітним пристроєм, має магнітний ланцюг у вигляді кільцевого сердечника, яким проходить протягом основного струму. Вторинна обмотка живить реле.
При виникненні за споживача струму витоку векторне рівновагу порушується, і з вимірювальної обмотці починає протікати струм, пропорційний струму витоку і реле спрацьовує.
Основні | |
---|---|
Виробник | Hager |
Максимальна робоча температура | 40 град. |
Країна виробник | Франція |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Максимальний перетин дроту | 25 кв. мм |
Тип монтажу | На DIN рейку |
Механічна зносостійкість | 4000 циклів |
Тип ПЗВ | Реле |
Габаритні розміри | |
Висота | 70 мм |
Ширина | 35 мм |
Довжина | 83 мм |
Технічні характеристики | |
Частота струму | 50 Гц |
Кількість модулів | 2 шт. |
Номінальний струм | 25 А |
Кількість полюсів | 2 шт. |
Номінальна робоча напруга змінного струму | 230 В |
Номінальний відключаючий диференціальний струм | 30 мА |
Тип спрацьовування ПЗВ | Електромеханічний |
Умови використання | АС |
Номінальна вимикаюча здатність (Icn) | 6000 А |
- Ціна: 1 192 ₴
