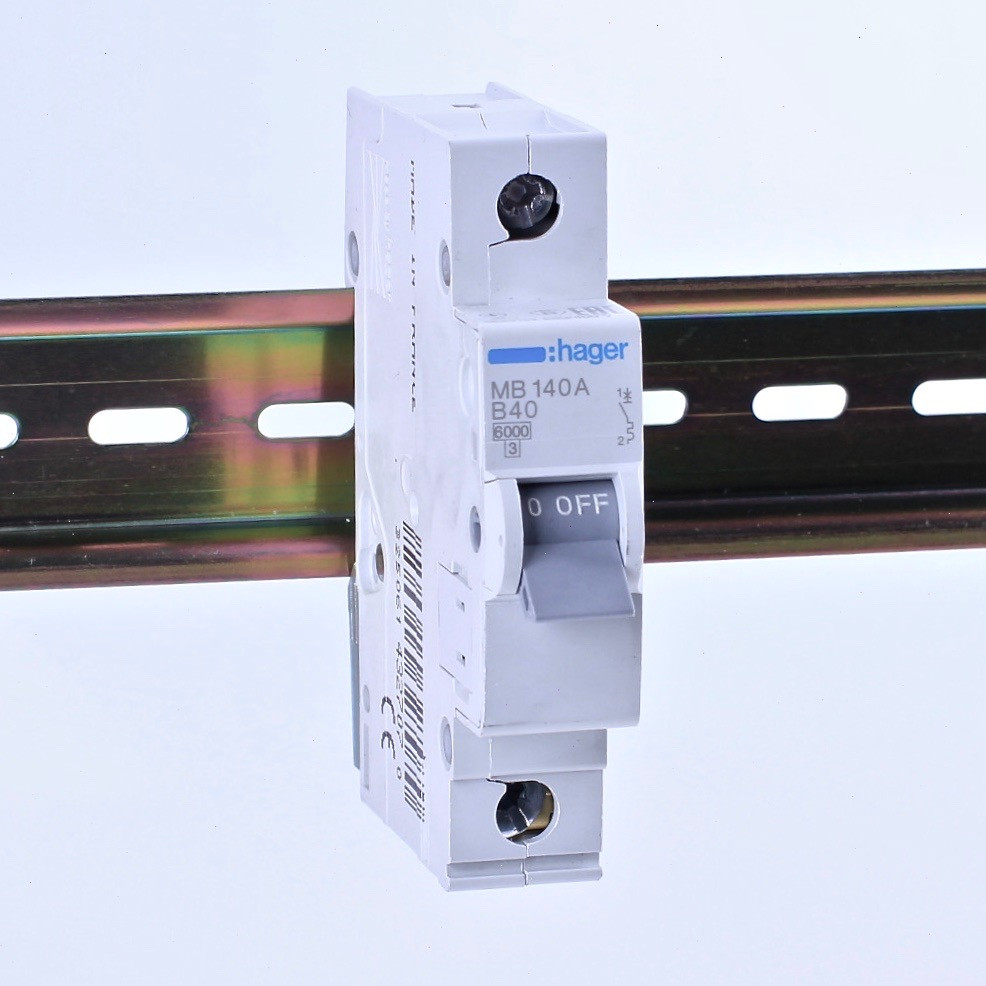

Автоматичний вимикач 1P 6kA B-40A 1M, Hager MB140A
- Готово до відправки
- Код: MB140A
224,73 ₴
Технічні характеристики
Архітектура
Кількість полюсів: 1 P
Тип полюса: 1 P
Крива: B
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 230 / 400 V
Тип напруги живлиння: AC
Напруга
Номінальна напруга ізоляції: 500 V
Максимальна рабоча напруга: 415 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 40 A
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 3 / 5 In
Значення струму короткого замикання 230 В 50 Гц: 6 kA
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Електричний струм / температура
Номінальний струм при -15°C: 45,6 A
Номінальний струм 20 ° C: 41,3 A
Номінальний струм 30 ° C: 40 A
Номінальний струм при 35°C: 39,3 A
Номінальний струм 40 ° C: 38,6 A
Номінальний струм 45 ° C: 37,9 A
Номінальний струм 50 ° C: 37,2 A
Номінальний струм 55 ° C: 36,5 A
Номінальний струм 60 ° C: 35,7 A
Номінальний струм 65 ° C: 35,1 A
Номінальний струм 70 ° C: 34,3 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Потужність
Максимальна втрата потужності на полюс відповідно до стандарту виробу: 4,8 W
Розсіювана потужність з розрахунку на кожний полюс: 4,8 W
Витривалість
Електрична тривкість кількості циклів: 4000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 17,5 мм
Монтаж
Момент затяжки: 2,8 Нм
Підключення
Нижнє гвинтове з'єднання з гнучким провідником: 1 / 25 мм²
Секція виходу гвинта при нерухомому дроті: 1 / 35 мм²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 35 мм²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 25 мм²
Тип з’єднання: Гвинтовий
Обладнання
Можливість приєднання додаткового обладнання: ні
Стандарти
Стандартний текст: IEC 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 м
Температура зберігання / транспортування: -25…80 °C
Температура
Температура калібрування: 30 °C
| Основні | |
|---|---|
| Виробник | Hager |
| Максимальна робоча температура | 70 град. |
| Країна виробник | Франція |
| Мінімальна робоча температура | -25 град. |
| Ступінь захисту IP | 20 |
| Максимальний перетин дроту | 25 кв. мм |
| Тип монтажу | На DIN рейку |
| Комутаційна зносостійкість | 4000 циклів |
| Механічна зносостійкість | 20000 циклів |
| Габаритні розміри | |
| Висота | 70 мм |
| Ширина | 17.5 мм |
| Технічні характеристики | |
| Кількість модулів | 1 шт. |
| Номінальний струм | 40 А |
| Кількість полюсів | 1 шт. |
| Номінальна робоча напруга змінного струму | 230 В |
| Умови використання | АС |
| Часострумові характеристики | B |
| Номінальна вимикаюча здатність (Icn) | 6000 А |
- Ціна: 224,73 ₴
