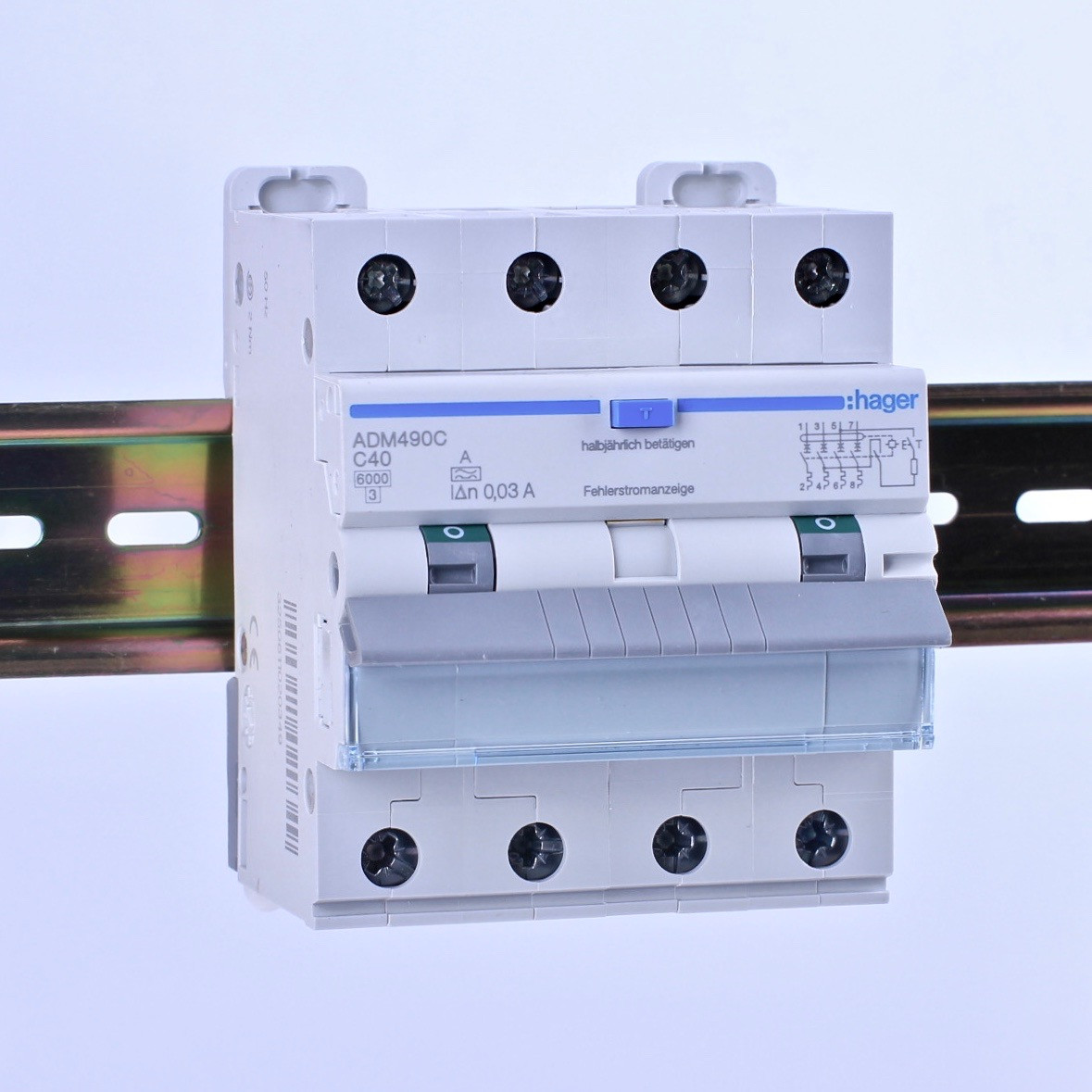

Трифазний диференціальний автоматичний вимикач 4P 6kA C-40A 30mA A, Hager ADM490C

Технічні характеристики

Архітектура

Кількість захищених полюсів: 4
Тип полюса: 4 P
Тип монтажу: DIN-рейка
Крива: C
Основні електричні характеристики

Номінальний вимикаючий струм короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 230/400 V
Тип напруги живлення: AC
Частота: 50 Hz
Напруга

Діелектрична проникність: 2 kV
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4 kV
Електричний струм

Номінальний диференціальний струм: 30 mA
Номінальний струм: 40 A
Сила імпульсу струму (хвиля 8/20 мкс): 3 kA
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
Потужність відключення та замикання: 6 kA
min/max діапазон зносу термічного розчіплювача при АC: 1,13/1,45 In
Поріг електромагнітного розчіплювача змінного струму мін./макс.: 5/10 In
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Електричний струм/температура

Номінальний струм при -15°C: 48,2 A
Номінальний струм 20°C: 42 A
Номінальний струм 30°C: 40 A
Номінальний струм при 35°C: 38,9 A
Номінальний струм 40°C: 37,7 A
Номінальний струм 45°C: 36,5 A
Номінальний струм 50°C: 35,2 A
Номінальний струм 55°C: 33,9 A
Номінальний струм 60°C: 32,6 A
Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2 пристроїв, розташованих поруч: 0,8
Коефіцієнт корекції струму для 3 пристроїв, розташованих поруч: 0,8
Коригуючий коефіцієнт при розташуванні поруч 4 та 5 пристроїв: 0,7
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв: 0,6
Потужність

Загальна потужність, що розсіюється під номінальним струмом: 17,7 W
Розсіювана потужність для кожного полюса: 4,6 W
Витривалість

Електрична міцність кількості циклів: 2000
Кількість механічних процесів: 4000
Розміри

Глибина виробу: 70 мм
Висота встановленого виробу: 84 мм
Установка виробу: 71 мм
Монтаж

Момент затягування: 2 Нм
Нижнє підключення для модульних пристроїв: так
Підходить для вбудованого монтажу: так
Підключення

Нижнє гвинтове з'єднання з гнучким провідником: 1/16 мм²
Секція виходу гвинта при нерухомому дроті: 1/25 мм²
Поперечний розріз приєднання при нерухомому дроті: 1/25 мм²
Верхнє гвинтове з'єднання з гнучким провідником: 1/16 мм²
Вихідна клема: відкритий
Сполучна здатність верх. та нижнього гвинтового клему з негнучким кабелем: 1 / 25 мм²
Сполучна здатність верхнього та нижнього гвинтових клем з гнучким кабелем: 1/16 мм²
Кабель

Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 10 мм²
Устаткування

Можливість підключення додаткового обладнання: так
Стандарти

Стандартний текст: EN 61009-1
Європейська директива WEEE: пов'язаний
Безпека

Захисне виконання IP: IP20
Тип диференціального захисту: A
Умови використання

Робоча температура: -25...40 °C
Ступінь забруднення відповідно до IEC 60664/IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 м
Температура зберігання/транспортування: -55…70 °C
Температура

Температура калібрування: 30 °C
Температура повітря під час тестування нагрівання: 23,2 °C
Максимальна допустима t для частин (призначених для торкання): 80 °C
Макс. допустима t для частин (при ручному керуванні): 55 °C
Макс. допустима t для частин (без можливості торкнутися): 100 °C
Макс. допустима температура на клемах: 81,3 °C
Межа зростання t для частин (змінного доступу): 25 K
Межа зростання t для частин (без можливості торкнутися): 60 K
Межа зростання t для частин (є можливість торкнутися): 40 K
Межа зростання t для клем відповідно до стандарту продукту: 65 K
Вимірювання зростання t для частин (без можливості торкнутися): 15 K
Вимірювання зростання t для частин (є можливість торкнутися): 60 K
Вимірювання зростання t для частин (змінного доступу): 40 K
Вимірювання зростання t на клемах при In: 41,3 K
