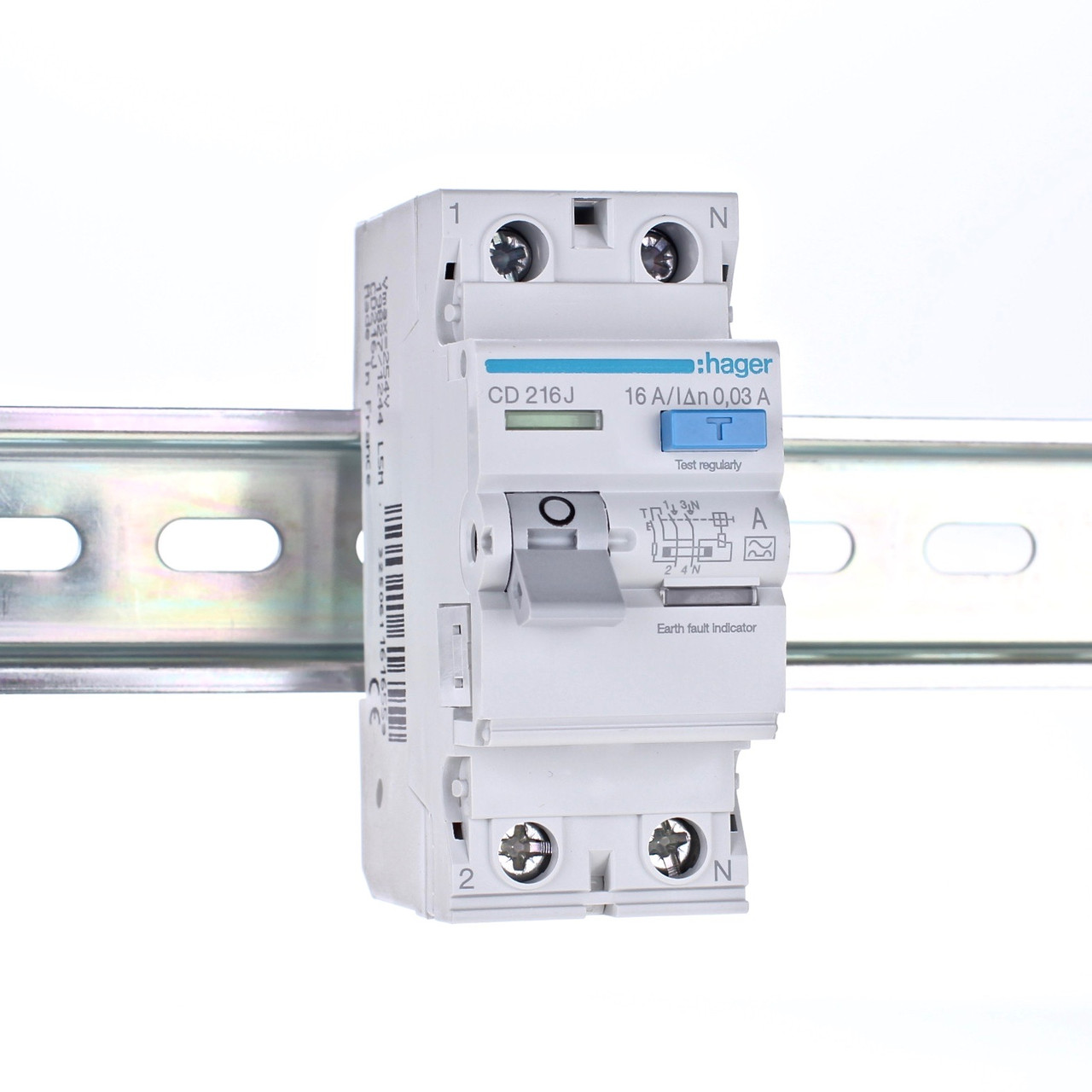

Пристрій захисного відключення УЗО 2P 16A, 30mA, тип А, Hager, CD216J
- Готово до відправки
- Код: CD216J
1 953,55 ₴
Технічні характеристики
Архітектура
Кількість полюсів: 2 P
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 230 V
Частота: 50 Hz
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний диференційний струм: 30 mA
Номінальний струм: 16 A
Сила імпульсу струму (хвиля 8/20 мкс): 0,25 kA
Потужність відключення та замикання: 1,5 kA
Умовний номінальний струм короткого замикання відповідно до EN 61008-1: 6 kA
Електричний струм / температура
Номінальний струм при -15°C: 16 A
Номінальний струм 20 ° C: 16 A
Номінальний струм 30 ° C: 16 A
Номінальний струм при 35°C: 16 A
Номінальний струм 40 ° C: 16 A
Номінальний струм 45 ° C: 16 A
Номінальний струм 50 ° C: 16 A
Номінальний струм 55 ° C: 16 A
Номінальний струм 60 ° C: 16 A
Номінальний струм 65 ° C: 16 A
Номінальний струм 70 ° C: 16 A
Потужність
Загальна розсіювана потужність під номінальним струмом: 0,95 W
Розсіювана потужність з розрахунку на кожний полюс: 0,55 W
Відключення
Захист від помилкових спрацювань: ні
Короткочасна затримка відключення: ні
Витривалість
Електрична тривкість кількості циклів: 2000
Кількість механічних процесів: 4000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 35 мм
Кострукційний розмір (DIN 43880): 1
Монтаж
Момент затяжки: 2,8 Нм
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв: ні
Нижнє підключення для модульних пристроїв: ні
Підключення
Секція виходу гвинта при нерухомому дроті: 1 / 25 мм²
Поперечний розріз з’єднання з гнучким дротом: 16 мм²
Поперечний розріз з’єднання з негнучким дротом: 25 мм²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 мм²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 16 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 мм²
Тип з’єднання: Гвинтовий
Стандарти
Стандартний текст: IEC 61008-1, EN 61008-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Тип диференційного захисту: A
Умови використовання
Робоча температура: -25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Висота: 2000 м
Температура зберігання / транспортування: -55…70 °C
| Основні | |
|---|---|
| Виробник | Hager |
| Максимальна робоча температура | 40 град. |
| Країна виробник | Франція |
| Мінімальна робоча температура | -25 град. |
| Ступінь захисту IP | 20 |
| Максимальний перетин дроту | 25 кв. мм |
| Тип монтажу | На DIN рейку |
| Механічна зносостійкість | 4000 циклів |
| Тип ПЗВ | Реле |
| Габаритні розміри | |
| Висота | 70 мм |
| Ширина | 35 мм |
| Довжина | 83 мм |
| Технічні характеристики | |
| Частота струму | 50 Гц |
| Кількість модулів | 2 шт. |
| Номінальний струм | 16 А |
| Кількість полюсів | 2 шт. |
| Номінальна робоча напруга змінного струму | 230 В |
| Номінальний відключаючий диференціальний струм | 30 мА |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Умови використання | А |
| Номінальна вимикаюча здатність (Icn) | 6000 А |
- Ціна: 1 953,55 ₴
