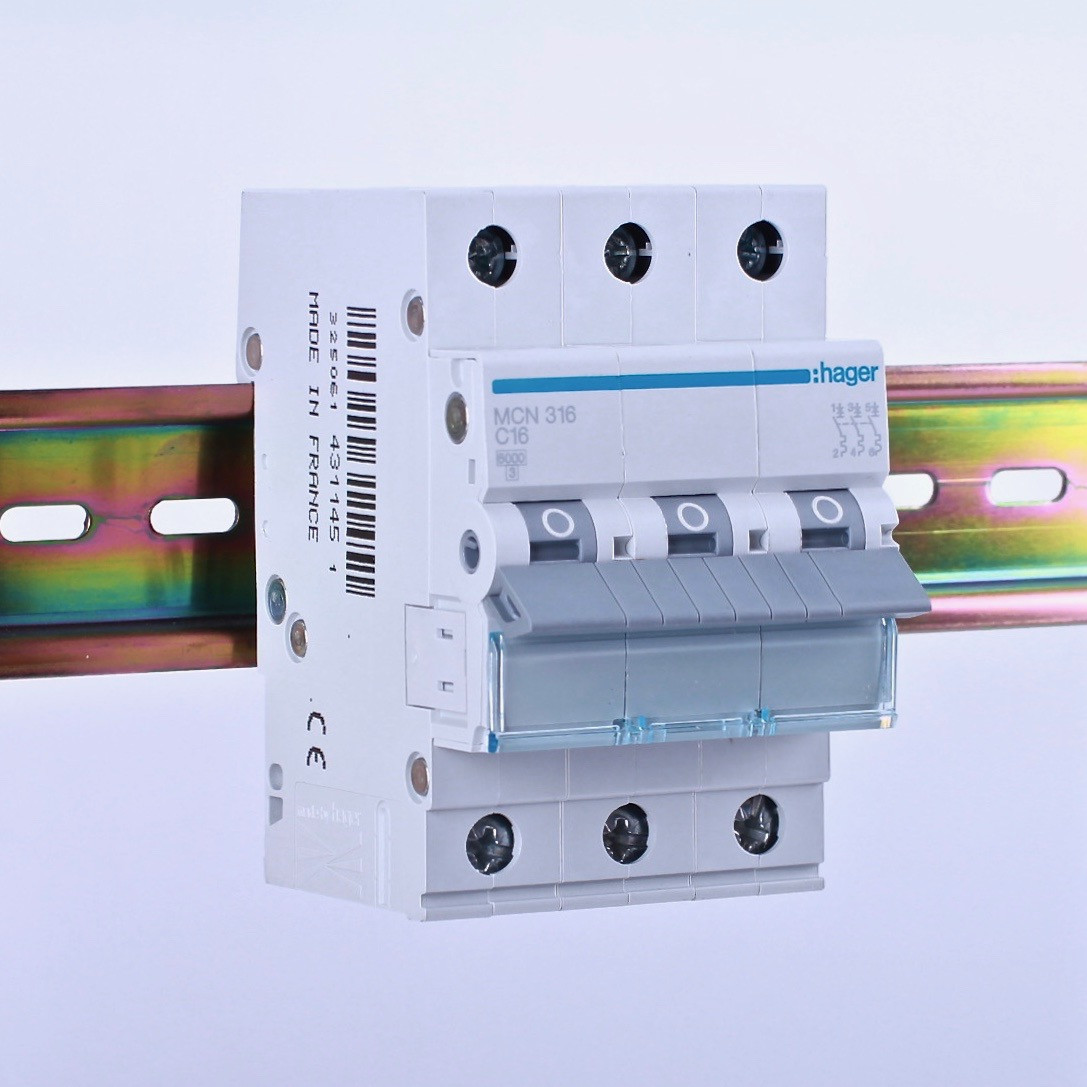

Автоматичний вимикач 3P 6kA C-16A 3M, Hager MCN316
Технічні характеристики
Архітектура
Кількість захищених полюсів: 3
Кількість полюсів: 3 P
Тип полюса: 3 P
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 230 / 400 V
Тип напруги живлиння: AC
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 16 A
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC: 7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC: 1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Відключаюча здатність для 415В (EN 60947-2): 10 kA
Електричний струм / температура
Номінальний струм при -15°C: 20,12 A
Номінальний струм 20 ° C: 17 A
Номінальний струм 30 ° C: 16 A
Номінальний струм при 35°C: 15,47 A
Номінальний струм 40 ° C: 14,93 A
Номінальний струм 45 ° C: 14,37 A
Номінальний струм 50 ° C: 13,78 A
Номінальний струм 55 ° C: 13,16 A
Номінальний струм 60 ° C: 12,52 A
Номінальний струм 65 ° C: 11,84 A
Номінальний струм 70 ° C: 11,12 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1
Потужність
Загальна розсіювана потужність під номінальним струмом: 6,99 W
Розсіювана потужність з розрахунку на кожний полюс: 2,14 W
Витривалість
Електрична тривкість кількості циклів: 4000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 52,5 мм
Монтаж
Момент затяжки: 2,8 Нм
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв: ні
Нижнє підключення для модульних пристроїв: ні
Підключення
Поперечний розріз з’єднання з гнучким дротом: 1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом: 1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 25 мм²
Тип з’єднання: Гвинтовий
Стандарти
Стандартний текст: EN 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 м
Температура зберігання / транспортування: -25…80 °C
Архітектура
Кількість захищених полюсів: 3
Кількість полюсів: 3 P
Тип полюса: 3 P
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 230 / 400 V
Тип напруги живлиння: AC
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 16 A
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC: 7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC: 1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Відключаюча здатність для 415В (EN 60947-2): 10 kA
Електричний струм / температура
Номінальний струм при -15°C: 20,12 A
Номінальний струм 20 ° C: 17 A
Номінальний струм 30 ° C: 16 A
Номінальний струм при 35°C: 15,47 A
Номінальний струм 40 ° C: 14,93 A
Номінальний струм 45 ° C: 14,37 A
Номінальний струм 50 ° C: 13,78 A
Номінальний струм 55 ° C: 13,16 A
Номінальний струм 60 ° C: 12,52 A
Номінальний струм 65 ° C: 11,84 A
Номінальний струм 70 ° C: 11,12 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1
Потужність
Загальна розсіювана потужність під номінальним струмом: 6,99 W
Розсіювана потужність з розрахунку на кожний полюс: 2,14 W
Витривалість
Електрична тривкість кількості циклів: 4000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 52,5 мм
Монтаж
Момент затяжки: 2,8 Нм
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв: ні
Нижнє підключення для модульних пристроїв: ні
Підключення
Поперечний розріз з’єднання з гнучким дротом: 1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом: 1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 25 мм²
Тип з’єднання: Гвинтовий
Стандарти
Стандартний текст: EN 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 м
Температура зберігання / транспортування: -25…80 °C
Характеристики
Основні | |
---|---|
Виробник | Hager |
Максимальна робоча температура | 70 град. |
Країна виробник | Франція |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Максимальний перетин дроту | 25 кв. мм |
Тип монтажу | На DIN рейку |
Комутаційна зносостійкість | 4000 циклів |
Механічна зносостійкість | 20000 циклів |
Габаритні розміри | |
Висота | 70 мм |
Ширина | 52.5 мм |
Технічні характеристики | |
Кількість модулів | 3 шт. |
Номінальний струм | 16 А |
Кількість полюсів | 3 шт. |
Номінальна робоча напруга змінного струму | 400 В |
Умови використання | АС |
Часострумові характеристики | C |
Номінальна вимикаюча здатність (Icn) | 6000 А |
