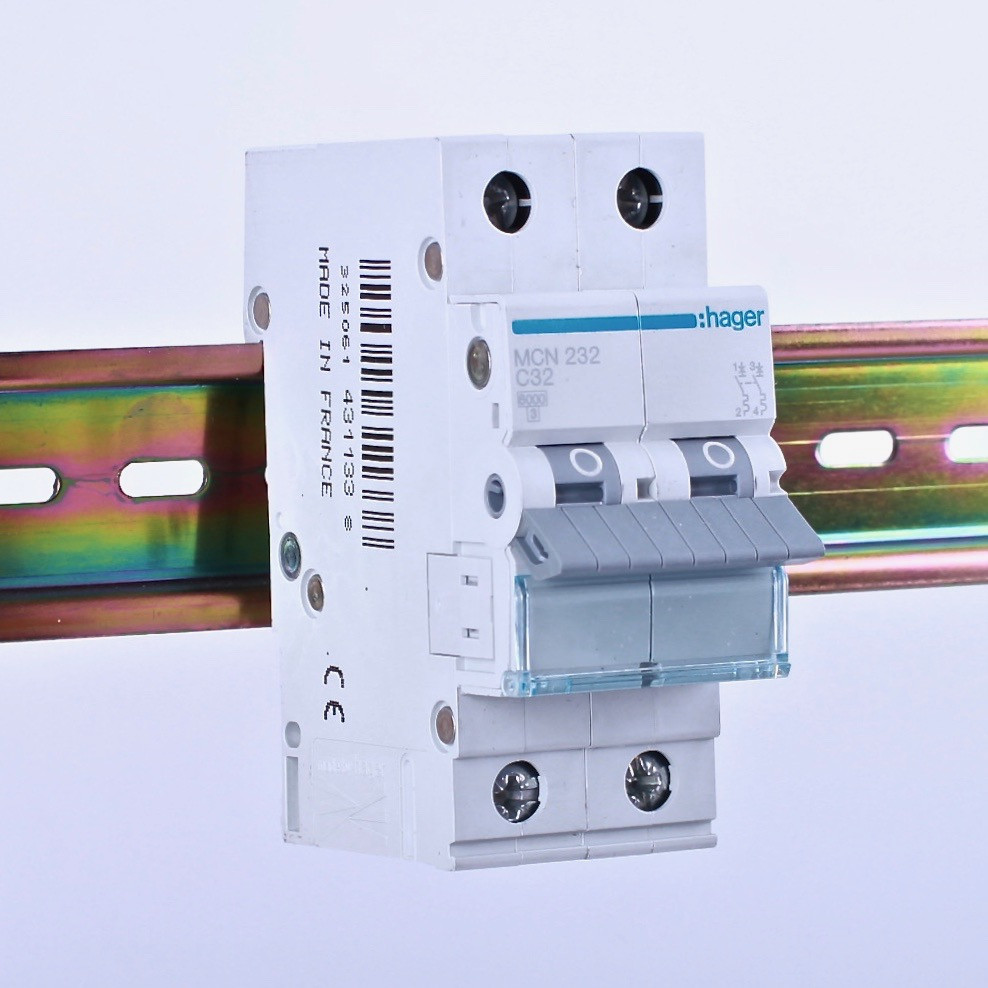

Автоматичний вимикач 2P 6kA C-32A 2M, Hager MCN232

Технічні характеристики

Архітектура
Кількість захищених полюсів:    2
Кількість полюсів:    2 P
Тип полюса:    2 P
Крива:    C
Функції
Паралельно перемикання нейтралі:    ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання:    6 kA
Номінальна робоча напруга змінного струму:    400 V
Тип напруги живлиння:    AC
Частота:    50/60 Hz
Напруга
Номінальна напруга ізоляції:    500 V
Стійкість по відношенню до номінальної імпульсної напруги:    4000 V
Електричний струм
Номінальний струм:    32 A
Номінальна відключаюча здатність згідно з EN 60898:    6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:    1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:    5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:    7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC:    1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:    3 kA
Значення струму короткого замикання 400 В 50 Гц:    6 kA
Відключаюча здатність для 415В (EN 60947-2):    10 kA
Електричний струм / температура
Номінальний струм при -15°C:    37,5 A
Номінальний струм 20 ° C:    33,3 A
Номінальний струм 30 ° C:    32 A
Номінальний струм при 35°C:    31,3 A
Номінальний струм 40 ° C:    30,6 A
Номінальний струм 45 ° C:    29,9 A
Номінальний струм 50 ° C:    29,2 A
Номінальний струм 55 ° C:    28,5 A
Номінальний струм 60 ° C:    27,7 A
Номінальний струм 65 ° C:    27 A
Номінальний струм 70 ° C:    26,3 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:    1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:    0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:    0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:    0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:    1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:    1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:    1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:    1
Потужність
Загальна розсіювана потужність під номінальним струмом:    7,3 W
Розсіювана потужність з розрахунку на кожний полюс:    3,84 W
Витривалість
Електрична тривкість кількості циклів:    4000
Кількість механічних процесів:    20000
Розміри
Глибина встановленого виробу:    70 мм
Висота встановленого виробу:    83 мм
Ширина встановленого виробу:    35 мм
Монтаж
Момент затяжки:    2,8 Нм
Тип верхньої клеми для модульних пристроїв:    Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв:    ні
Нижнє підключення для модульних пристроїв:    ні
Підключення
Поперечний розріз з’єднання з гнучким дротом:    1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом:    1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:    1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:    1 / 25 мм²
Тип з’єднання:    Гвинтовий
Стандарти
Стандартний текст:    EN 60898-1
Європейська директива WEEE:    пов'язаний
Безпека
Захисне виконання ІР:    IP20
Умови використовання
Робоча температура:    -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:    2
Клас обмеження енергії I²t:    3
Висота:    2000 м
Температура зберігання / транспортування:    -25…80 °C
