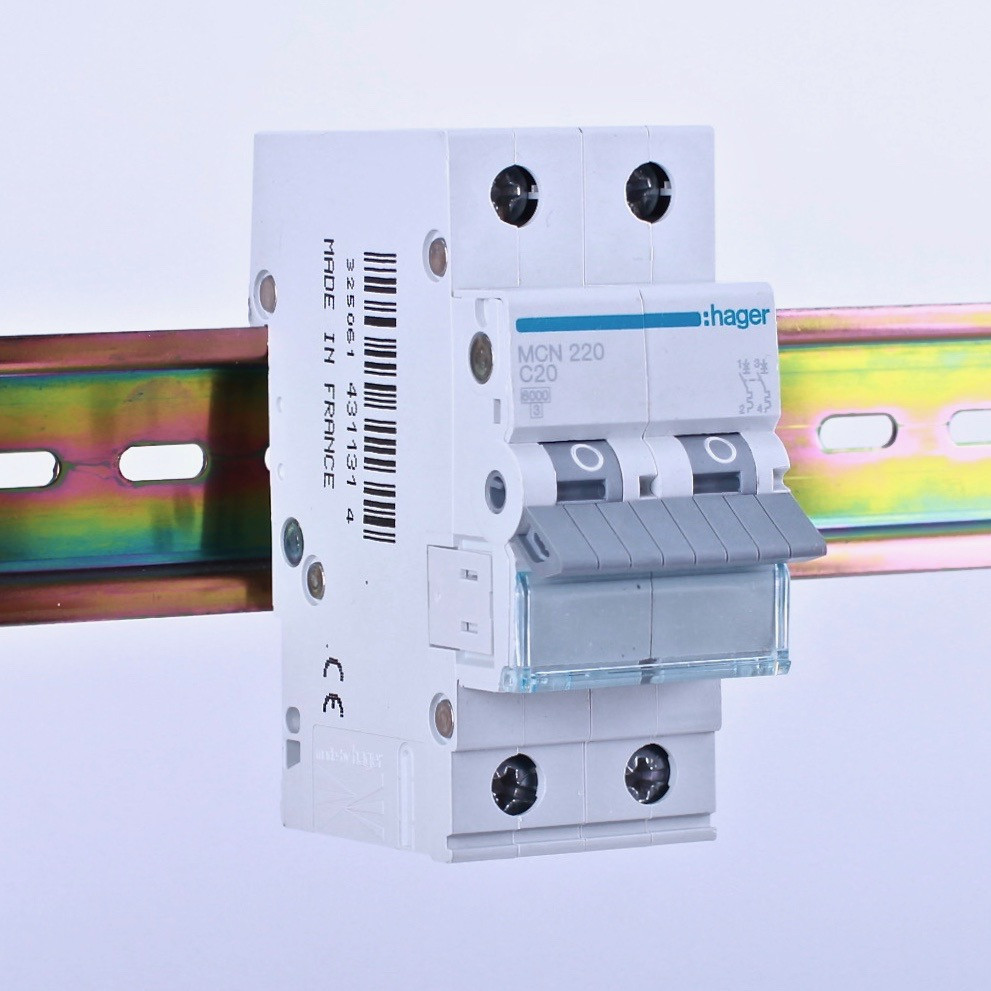

Автоматичний вимикач 2P 6kA C-2M 20A, Hager MCN220
Технічні характеристики
Архітектура
Кількість захищених полюсів: 2
Кількість полюсів: 2 P
Тип полюса: 2 P
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 400 V
Тип напруги живлиння: AC
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 20 A
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Відключаюча здатність для 415В (EN 60947-2): 6 kA
Електричний струм / температура
Номінальний струм при -15°C: 26,74 A
Номінальний струм 20 ° C: 22,23 A
Номінальний струм 30 ° C: 20 A
Номінальний струм при 35°C: 20,3 A
Номінальний струм 40 ° C: 19,66 A
Номінальний струм 45 ° C: 19,01 A
Номінальний струм 50 ° C: 19 A
Номінальний струм 55 ° C: 17,73 A
Номінальний струм 60 ° C: 17,08 A
Номінальний струм 65 ° C: 16,44 A
Номінальний струм 70 ° C: 15,79 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1
Потужність
Загальна розсіювана потужність під номінальним струмом: 4,35 W
Розсіювана потужність з розрахунку на кожний полюс: 2,18 W
Витривалість
Електрична тривкість кількості циклів: 10000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 35 мм
Монтаж
Момент затяжки: 2,8 Нм
Підключення
Поперечний розріз з’єднання з гнучким дротом: 1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом: 1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 25 мм²
Тип з’єднання: Гвинтовий
Стандарти
Стандартний текст: EN 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…80 °C
Архітектура
Кількість захищених полюсів: 2
Кількість полюсів: 2 P
Тип полюса: 2 P
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 400 V
Тип напруги живлиння: AC
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 20 A
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Відключаюча здатність для 415В (EN 60947-2): 6 kA
Електричний струм / температура
Номінальний струм при -15°C: 26,74 A
Номінальний струм 20 ° C: 22,23 A
Номінальний струм 30 ° C: 20 A
Номінальний струм при 35°C: 20,3 A
Номінальний струм 40 ° C: 19,66 A
Номінальний струм 45 ° C: 19,01 A
Номінальний струм 50 ° C: 19 A
Номінальний струм 55 ° C: 17,73 A
Номінальний струм 60 ° C: 17,08 A
Номінальний струм 65 ° C: 16,44 A
Номінальний струм 70 ° C: 15,79 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1
Потужність
Загальна розсіювана потужність під номінальним струмом: 4,35 W
Розсіювана потужність з розрахунку на кожний полюс: 2,18 W
Витривалість
Електрична тривкість кількості циклів: 10000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 мм
Висота встановленого виробу: 83 мм
Ширина встановленого виробу: 35 мм
Монтаж
Момент затяжки: 2,8 Нм
Підключення
Поперечний розріз з’єднання з гнучким дротом: 1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом: 1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 35 мм²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 25 мм²
Тип з’єднання: Гвинтовий
Стандарти
Стандартний текст: EN 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…80 °C
Характеристики
Основні | |
---|---|
Виробник | Hager |
Максимальна робоча температура | 70 град. |
Країна виробник | Франція |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Максимальний перетин дроту | 25 кв. мм |
Тип монтажу | На DIN рейку |
Комутаційна зносостійкість | 4000 циклів |
Механічна зносостійкість | 20000 циклів |
Габаритні розміри | |
Висота | 70 мм |
Ширина | 35 мм |
Технічні характеристики | |
Кількість модулів | 2 шт. |
Номінальний струм | 20 А |
Кількість полюсів | 2 шт. |
Номінальна робоча напруга змінного струму | 230 В |
Умови використання | АС |
Часострумові характеристики | C |
Номінальна вимикаюча здатність (Icn) | 6000 А |
Інформація для замовлення
- Ціна: 448,56 ₴
