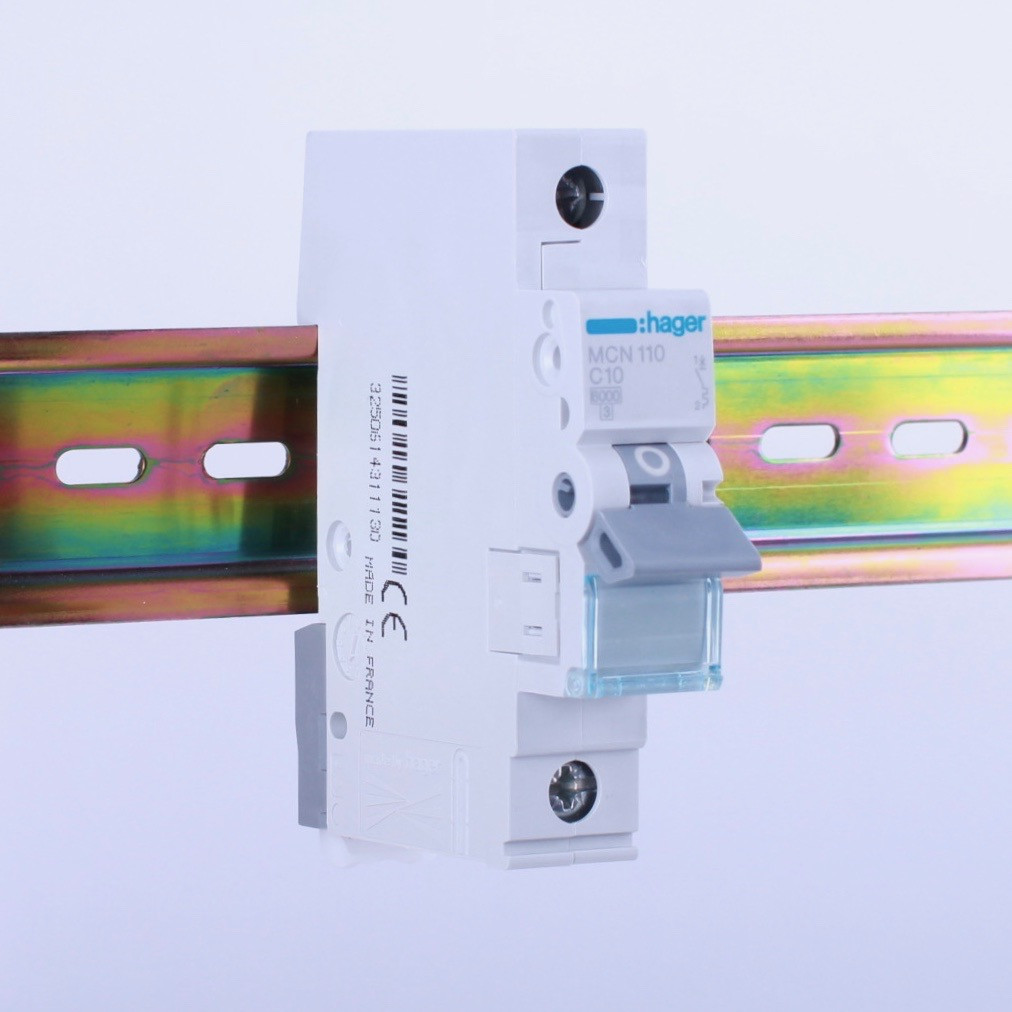

Автоматичний вимикач 1P 6kA C-10A 1M, Hager MCN110
Технічні характеристики
Архітектура
Кількість полюсів: 1 P
Тип полюса: 1 P
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 230 / 400 V
Тип напруги живлиння: AC
Напруга
Номінальна напруга ізоляції: 500 V
Максимальна рабоча напруга: 415 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний струм: 10 A
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Значення струму короткого замикання 230 В 50 Гц: 6 kA
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Електричний струм / температура
Номінальний струм при -15°C: 12,8 A
Номінальний струм 20 ° C: 10,72 A
Номінальний струм 30 ° C: 10 A
Номінальний струм при 35°C: 9,82 A
Номінальний струм 40 ° C: 9,52 A
Номінальний струм 45 ° C: 9,22 A
Номінальний струм 50 ° C: 9 A
Номінальний струм 55 ° C: 8,63 A
Номінальний струм 60 ° C: 8,33 A
Номінальний струм 65 ° C: 8,03 A
Номінальний струм 70 ° C: 7,73 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Потужність
Максимальна втрата потужності на полюс відповідно до стандарту виробу: 3 W
Розсіювана потужність з розрахунку на кожний полюс: 1,63 W
Витривалість
Електрична тривкість кількості циклів: 4000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 mm
Ширина встановленого виробу: 17,5 mm
Монтаж
Момент затяжки: 2,8 Нм
Підключення
Нижнє гвинтове з'єднання з гнучким провідником: 1 / 25 mm²
Секція виходу гвинта при нерухомому дроті: 1 / 35 mm²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 35 mm²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 25 mm²
Тип з’єднання: Гвинтовий
Обладнання
Можливість приєднання додаткового обладнання: ні
Стандарти
Стандартний текст: IEC 60898-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…80 °C
Температура
Температура калібрування: 30 °C
Основні | |
---|---|
Виробник | Hager |
Максимальна робоча температура | 70 град. |
Країна виробник | Франція |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Максимальний перетин дроту | 25 кв. мм |
Тип монтажу | На DIN рейку |
Комутаційна зносостійкість | 4000 циклів |
Механічна зносостійкість | 20000 циклів |
Габаритні розміри | |
Висота | 70 мм |
Ширина | 17.5 мм |
Технічні характеристики | |
Кількість модулів | 1 шт. |
Номінальний струм | 10 А |
Кількість полюсів | 1 шт. |
Номінальна робоча напруга змінного струму | 230 В |
Умови використання | АС |
Часострумові характеристики | C |
Номінальна вимикаюча здатність (Icn) | 6000 А |
- Ціна: 173,11 ₴
