Трифазне реле напруги

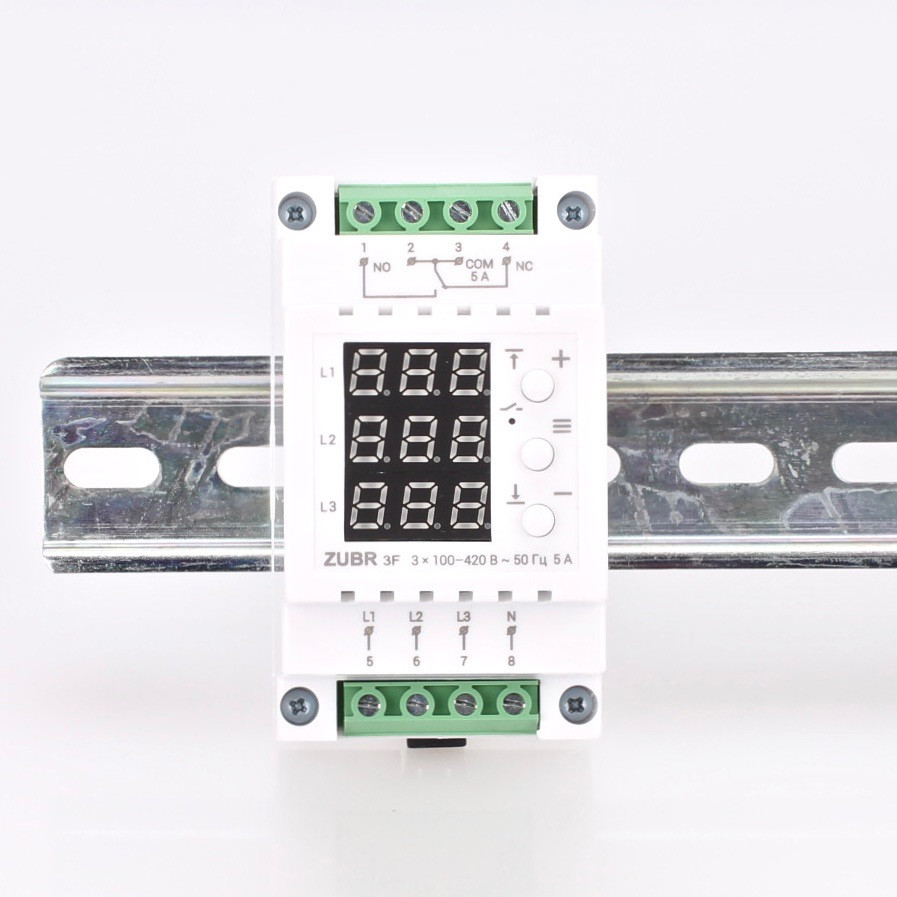

Реле напруги ZUBR 3F призначене для захисту побутового та промислового обладнання (в тому числі трифазних електродвигунів) від перевищення допустимих меж напруги. Реле діє за принципом відсікача: при настанні аварійної ситуації воно відключає навантаження.
Пристрій контролює послідовність фаз, і відключає навантаження при виникненні їх асиметрії. Час відключення навантаження при цьому можна регулювати.
Для нормальної роботи реле достатньо однієї фази і нуля, завдяки цьому реле напруги може використовуватися як повноцінна однофазний захист. Без нуля реле напруги працювати не буде.
Для керування трифазним обладнанням необхідно застосовувати контактор.
Ефективний контроль і відображення
У меню ви можете відключити контроль порядку чергування, а також перекіс фаз, окремо. Також можна вимкнути контроль відсутності фаз (доступно тільки при відключеному перекосі). В колишніх версіях реле відсутність фази не вважалося помилкою для використання в однофазному режимі. Тепер їм можна управляти.
Запис аварійних ситуацій в енергонезалежній пам'яті здійснюється за їх пріоритетністю. Наприклад, якщо в мережі одночасно трапиться стрибок напруги і перекіс фаз, то в пам'ять запишеться більш важлива подія – перекіс фаз.
Затримка включення
Подача навантаження здійснюється по закінченню затримки включення. Ви можете налаштовувати її тривалість від 3 до 600 с, в залежності від типу підключених пристроїв. За замовчуванням встановлена модель затримки, яка враховує тривалість аварійної ситуації, дозволяючи швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка починає відлік лише після закінчення аварійної ситуації.
Професійна модель вимикання
Активуйте професійну модель вимикання навантаження, яка допоможе уникнути частого відключення обладнання. Вимкнення навантаження не буде відбуватися при безпечних за значенням і тривалістю відхилення напруги від норми.
Зручність у користуванні
Реле починає відображати на цифровому екрані поточне напруга кожної з фаз відразу після включення. Якщо напруга в установлених межах, пристрій включить подачу навантаження, про що буде сигналізувати червоний індикатор. Управління реле здійснюється всього трьома кнопками.
Простий монтаж
Реле встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо існує ймовірність попадання води на пристрій або в приміщенні підвищений рівень вологості, тоді шафа повинен відповідати класу захисту IP55 по ГОСТ 14254.
Основні | |
---|---|
Виробник | Зубр |
Країна виробник | Україна |
Тип монтажу | На DIN рейку |
Дисплей | Так |
Індикація | Цифрова |
Колір світлодіода | Червоний |
Технічні характеристики | |
Термозахист | немає |
TrueRMS | є |
Проф. затримка вимкнення | є |
Нижня межа напруги | 120-210 В |
Верхня межа напруги | 220-280 В |
Номінальна потужність навантаження | 1 000 ВА |
Час відключення навантаження при зниженні напруги | не більше 1 с (>120), не більше 0,04 с (<120) |
Час відключення навантаження при перевищенні напруги | не більше 0,04 с |
Час затримки включення навантаження | 3-600 з |
Напруга живлення | 100-420 В |
Маса | 0,15 кг ±10% |
Габаритні розміри (Ш х В х Г) | 52 х 90 х 67 мм |
Кількість комутацій під навантаженням, не менше | 50 000 циклів |
Кількість комутацій без навантаження, не менше | 20 000 000 циклів |
Споживання струму | не більше 10 мА |
Струм, А | 5 |
Кількість фаз | 3 ф. (230/380 Вольт) |
Перекіс (асиметрія) фаз | 10-80 В |
Час відключення при перекосі фаз | 0-30 з |
- Ціна: 1 430 ₴
