Багатофункціональне реле

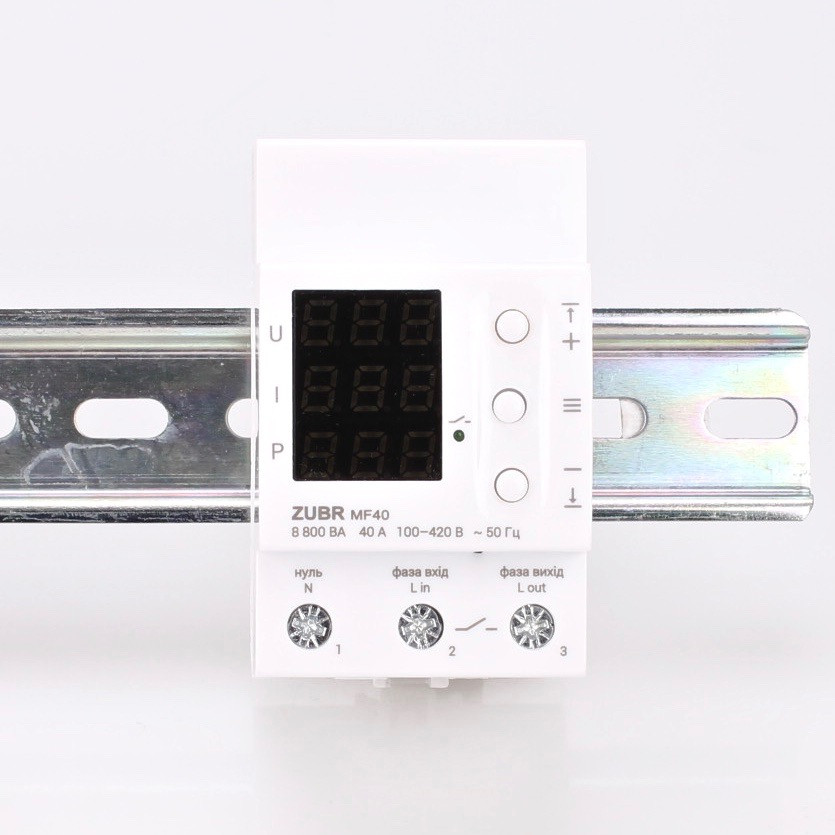

Багатофункціональне реле ZUBR MF40А призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати споживану активну потужність підключеного обладнання. Реле діє за принципом відсікача: при перевищенні встановлених значень відключає навантаження.
Затримка увімкнення навантаження
Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги у мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включень/вимикань живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки на 120-180 с.
Ви можете налаштувати затримку вимкнення навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки становить від 0 до 240 с.
Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).
Точність вимірювання напруги та струму
Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете скоригувати відображення цих параметрів відповідно до вашого контрольного пристрою.
Безпека під час експлуатації
Корпус пристрою виготовлений із негорючого полікарбонату. Також реле оснащене термодатчиком, який захищає від перегріву.
Просте управління
Управління багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де можна настроювати максимальний струм і споживану потужність. У меню встановлюється час затримки увімкнення напруги, а також час відключення подачі навантаження при перевищенні допустимих значень струму та потужності.
Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам'яті.
Зручний монтаж
Багатофункціональне реле встановлюється в розподільчий щиток на стандартну DIN-рейку. Ширина пристрою складає всього 53 мм.
Основні | |
---|---|
Виробник | Зубр |
Країна виробник | Україна |
Тип монтажу | На DIN рейку |
Дисплей | Так |
Індикація | Цифрова |
Колір світлодіода | Червоний |
Ступінь захисту IP | 20 |
Технічні характеристики | |
Нижня межа напруги | 120-210 В |
Час відключення навантаження при зниженні напруги | 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с |
Час відключення навантаження при перевищенні напруги | понад 264 В - 0,04 с, 220-264 В - 0,5 с |
Час затримки включення навантаження | 3-600 з |
Напруга живлення | 100-420 В |
Кількість комутацій без навантаження, не менше | 1000 000 циклів |
TrueRMS | є |
Верхня межа напруги | 220-280 В |
Номінальна потужність навантаження | 8800 ВА |
Габаритні розміри (Ш х В х Г) | 53 х 85 х 70 мм |
Кількість комутацій під навантаженням, не менше | 100 000 циклів |
Маса | 0,21 кг ±10% |
Проф. затримка вимкнення | є |
Струм, А | 40 |
Номінальний струм навантаження | 40 А (макс. 50 А протягом 10 хв.) |
Перетин дроту | не більш 16 мм2 |
Тип реле | Електромагнітне |
Кількість фаз | 1 ф. (230 Вольт) |
Основний межа струму | 0,1-40 А |
Час затримки вимкнення навантаження | 0-240 з |
Обмеження активної потужності | 0,1-8,8 кВт |
Точність вимірювання сили струму | 5-50 А ±0,1 А, 1-5 А ± 0,2 А, <1 А ± 0,3 А |
Термозахист | є |
- Ціна: 1 608 ₴
