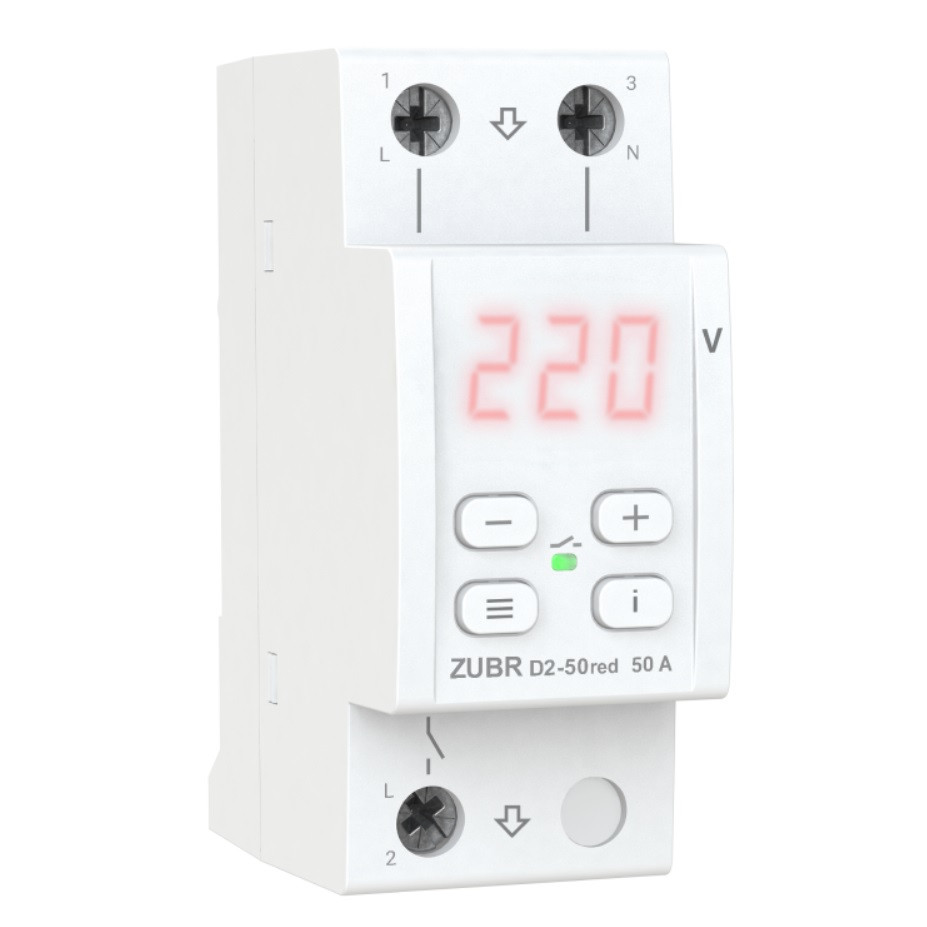

Однофазне реле напруги в компактному корпусі з термозахистом
Реле напруги ZUBR D2-50А red захищає від критичних стрибків високої та низької напруги, а також від обриву нуля. При настанні аварійної ситуації реле напруги відключає навантаження, а за нормалізації включає назад. Широкий функціонал реле напруги дозволяє оптимізувати кількість спрацьовувань завдяки індивідуальним налаштуванням під вашу мережу.
Оскільки сучасний щит уже включає нульову шину, наявність транзиту нуля в пристрої перестало бути актуальним. З 2024 року всі двомодульні реле напруги підключатимуться за допомогою трьох клем.
Висока точність вимірювання TrueRMS
ZUBR D2-50А red з високою точністю вимірює напругу. TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.
Професійна модель вимикання навантаження
Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просідання напруги призводять до частих спрацювань реле.
Активуйте модель Pro, щоб не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод та перебоїв у мережі електроживлення ITIC (CBEMA).
Підвищена безпека завдяки термозахисту
Реле напруги ZUBR D2-50А red оснащені захистом від перегріву.
Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому заблимає написом «oht». Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.
Якщо захист спрацює більше 5 разів на добу, реле заблокується і напис «oht» відображатиметься постійно. Усуньте проблему перегріву і зачекайте, поки температура всередині реле опуститься нижче 60 ° С - реле підкаже про це появою на екрані точки в кінці "oht." Потім, щоб розблокувати, натисніть будь-яку кнопку реле.
Щоб переглянути температуру всередині корпусу під час перегріву, натисніть кнопку «i». Якщо перегріву немає, то для перегляду температури утримуйте 24 сек.
Затримка увімкнення навантаження
ZUBR D2-50А red дозволяє налаштувати час затримки на увімкнення навантаження після аварії. За замовчуванням від заводу реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.
Згідно з заводськими налаштуваннями, затримка відраховується з моменту стабілізації напруги. Також у налаштуваннях можна вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
Для швидкого відновлення напруги в усьому будинку після аварійного спрацювання встановіть ZUBR R116y для холодильної техніки, вимогливої до тривалості затримки на включення.
Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання захисту від перегріву).
Зручність в управлінні
ZUBR D2-50А red має дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверна кнопка "i" призначена для перегляду журналу аварійних спрацьовувань та розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. У режимі очікування можна налаштувати яскравість екрана та індикатора.
Проста установка
Реле напруги ZUBR D2-50А red дуже компактний, займає 2 стандартні модулі в розподільчому щиті. Його монтаж відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).
Основні | |
---|---|
Виробник | Зубр |
Країна виробник | Україна |
Тип монтажу | На DIN рейку |
Дисплей | Так |
Індикація | Світлова |
Колір світлодіода | Червоний |
Маса | 170 г |
Ступінь захисту IP | 20 |
Гарантійний термін | 60 міс |
Технічні характеристики | |
Кількість фаз | 1 |
Номінальний струм | 50 А |
Максимальний струм | 63 А |
Термозахист | є |
TrueRMS | є |
Проф. затримка вимкнення | є |
Нижня межа напруги | 120-210 В |
Верхня межа напруги | 220-280 В |
Номінальна потужність навантаження | 11000 ВА |
Час відключення навантаження при зниженні напруги | 0,1-10,0 з (>120), не більше 0,04 с (<120В) |
Час відключення навантаження при перевищенні напруги | не більше 0,04 с |
Час затримки включення навантаження | 3-600 з |
Габаритні розміри (Ш х В х Г) | 36 х 85 х 66 мм |
Кількість комутацій під навантаженням, не менше | 10 000 циклів |
Кількість комутацій без навантаження, не менше | 500 000 циклів |
Номінальний струм навантаження | 50 А (макс. 60 А протягом 10 хв.) |
Тип реле | Поляризоване |
Споживання струму | не більше 2,8 мА |
Перетин дроту | не більш 16 мм2 |
